Быстрая деталь:

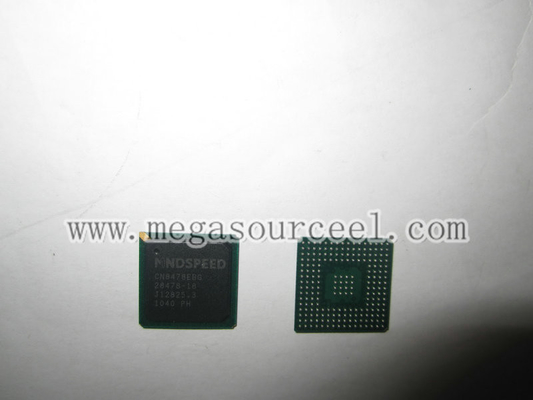

Multichannel регулятор синхронных связей (MUSYCC)

Описание:

CN8478, CN8474A, CN8472A, и CN8471A выдвинутые Multichannel регуляторы синхронной связи (MUSYCCs) что формат и deformat до 256 (CN8478), 128 (CN8474A), 64 (CN8472A), или 32 (CN8471A) каналов HDLC в одиночную интегральную схемау CMOS. MUSYCC работает на слое 2 модели справки протокола (OSI) соединения открытых систем. MUSYCC обеспечивает переход всесторонние, high-density разрешение для обрабатывать каналы HDLC для применений internetworking как реле рамки, signaling D-канала ISDN, данные по X.25, системы signaling 7 (SS7), DXI, ISUP, и LAN/WAN. Под минимальным наблюдением хозяина, MUSYCC управляет соединенным списком буферов данным по канала в памяти хозяина путем выполнять сразу доступ к памяти (DMA) каналов HDLC.

MUSYCC взаимодействует с 8 независимыми потоками серийных данных, как T1/E1 сигнализирует, и после этого возвращает данные через популярную трицатидвухразрядную шину (PCI) интерфейса периферийного компонента к памяти системы по норме до 66 MHz. Каждый последовательный интерфейс можно эксплуатировать на до 8,192 MHz. Логически каналы можно составить карту как все отрезки времени сочетание из DS0 для того чтобы поддержать hyperchannels ISDN (килобайт в секунду Nx64) или как любое число битов в DS0 для subchanneling применений (килобайта в секунду Nx8).

MUSYCC также включает трицатидвухразрядный порт расширения для наводить шину PCI к местный микропроцессорам или peripherals. Порт JTAG позволяет испытание границ-развертки заменить испытание доски кроват--ногтей.

Водители прибора для Линукс, VxWorks®, и операционных систем pSOS™ доступны под лицензионным договором никак-гонорара от Conexant. Водители прибора включают документы исходного кода c и поддерживая програмного обеспечения.

Применения:

• 256-, 128-, 64-, или регулятор 32-channel HDLC

• Поддержка протокола взаимодействия уровней 2

• Общее назначение HDLC (ISO 3309)

– X.25 (LAPB)

– Реле рамки (LAPF/ANSI T1.618)

– D-канал ISDN (LAPD/Q.921)

– Поддержка SS7

• независимые последовательные интерфейсы 8, 4, 2, или 1 которые поддерживают

– Потоки данных T1/E1

– DC до 8,192 шины Mbps TDM

• Конфигурируемые логически каналы

– Стандартное DS0 (56, 64 килобайта в секунду)

– Hyperchannel (Nx64)

– Подканал (Nx8)

• выбор режима протокола В-канала

– шестнадцатиразрядный режим FCS

– трицатидвухразрядный режим FCS

– Режим SS7 (шестнадцатиразрядный FCS)

– Прозрачный режим (unformatted данные)

• управление буфера DMA В-канала

– Структуры данным по соединенного списка

– Переменный размер передает/получает FIFO

• проверка длины сообщения В-канала

– Не выберите никакой проверять длины

– Выберите от 2 регистров 12-bit для того чтобы сравнить длину сообщения

– Максимальная длина 16.384 байта

• Сразу автобусный интерфейс PCI

– деятельность трицатидвухразрядных, 66 или 33 MHz

– Деятельность контроллера шины и невольника

– Версия 2,1 PCI

• Местный автобусный интерфейс расширения (EBUS)

– трицатидвухразрядный переданный по мултиплексу адрес/шина данных

– Доступ взрыва до 64 байта

• Низкая мощность, деятельность 3.3/2.5 v CMOS

• Порт доступа развертки границы JTAG

• пакет 208-pin PQFP/surface-mount

• BGA

Спецификации:
